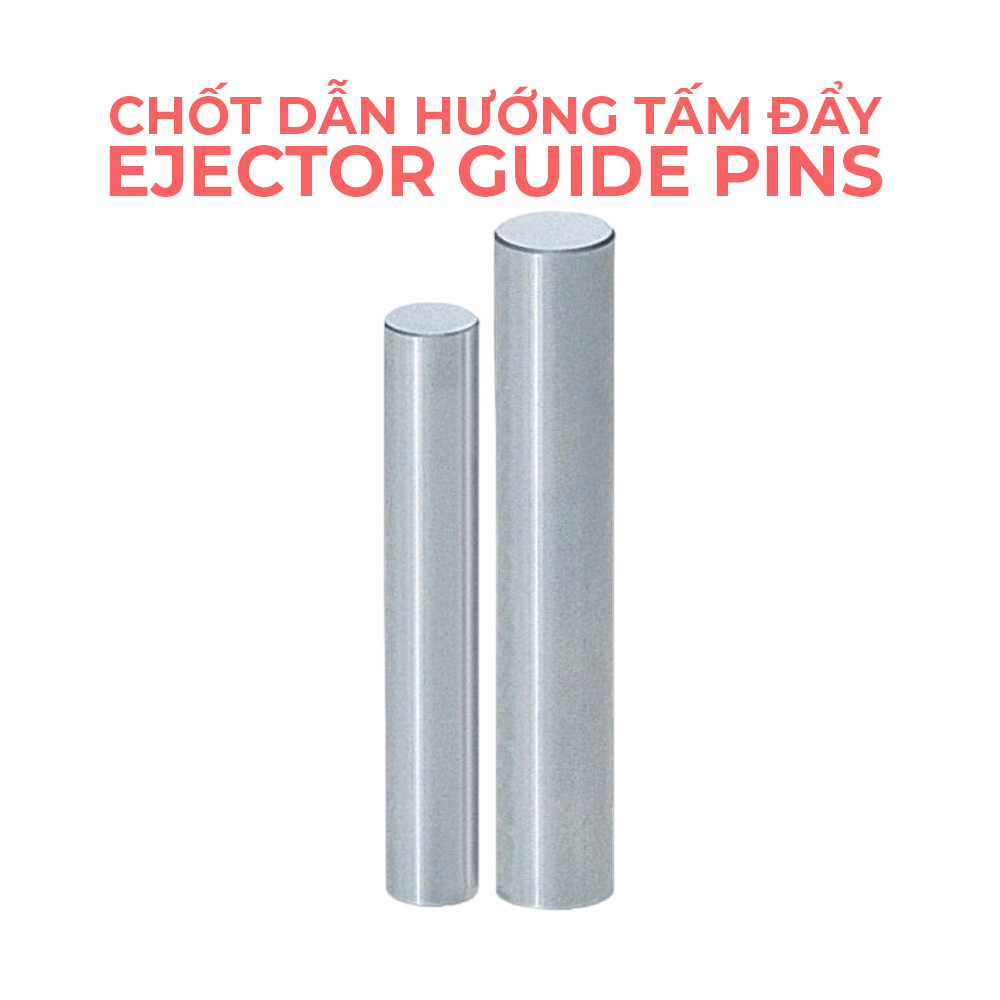

Chốt dẫn hướng tấm đẩy EGP (Ejector Guide Pins) – Thương hiệu YAS-TEK

Chốt dẫn hướng EGP là linh kiện quan trọng trong hệ thống khuôn ép nhựa và khuôn đúc, đóng vai trò dẫn hướng cho tấm đẩy chuyển động tịnh tiến chính xác và ổn định. Với kết cấu ren lắp chắc chắn và quy trình mài tinh bề mặt, sản phẩm giúp đảm bảo sự đồng bộ và giảm thiểu sai lệch trong quá trình vận hành khuôn.

1. Đặc điểm nổi bật

• Vật liệu cao cấp: Được sản xuất từ thép SUJ2, loại thép chuyên dụng có khả năng chịu mài mòn và chịu lực tốt.
• Độ cứng vượt trội: Qua quá trình nhiệt luyện, sản phẩm đạt độ cứng 58 HRC~, đảm bảo độ bền lâu dài trong môi trường sản xuất công nghiệp.
• Độ chính xác cực cao: * Dung sai đường kính D nằm trong khoảng $-0.010$ đến $-0.030$ mm tùy kích thước.
  • Sai lệch độ vuông góc mặt đầu cực thấp ($\leq 0.02$ mm).
• Bề mặt hoàn thiện: Mặt ngoài được mài tinh đạt độ nhám 1.6G, mặt đầu đạt 0.2G, giúp giảm ma sát tối đa khi kết hợp với bạc dẫn hướng.

2. Thông số kỹ thuật

3. Bảng kích thước tiêu chuẩn (Tham khảo)

4. Hướng dẫn đặt hàng

Để đảm bảo chọn đúng sản phẩm, quý khách vui lòng đặt hàng theo cú pháp:

EGP D[đường kính] L[chiều dài]

• Ví dụ: Bạn cần chốt dẫn hướng có đường kính 20mm và chiều dài 120mm, mã đặt hàng sẽ là: EGP D20 L120.

YAS-TEK – Giải pháp linh kiện khuôn mẫu chính xác và bền bỉ.
