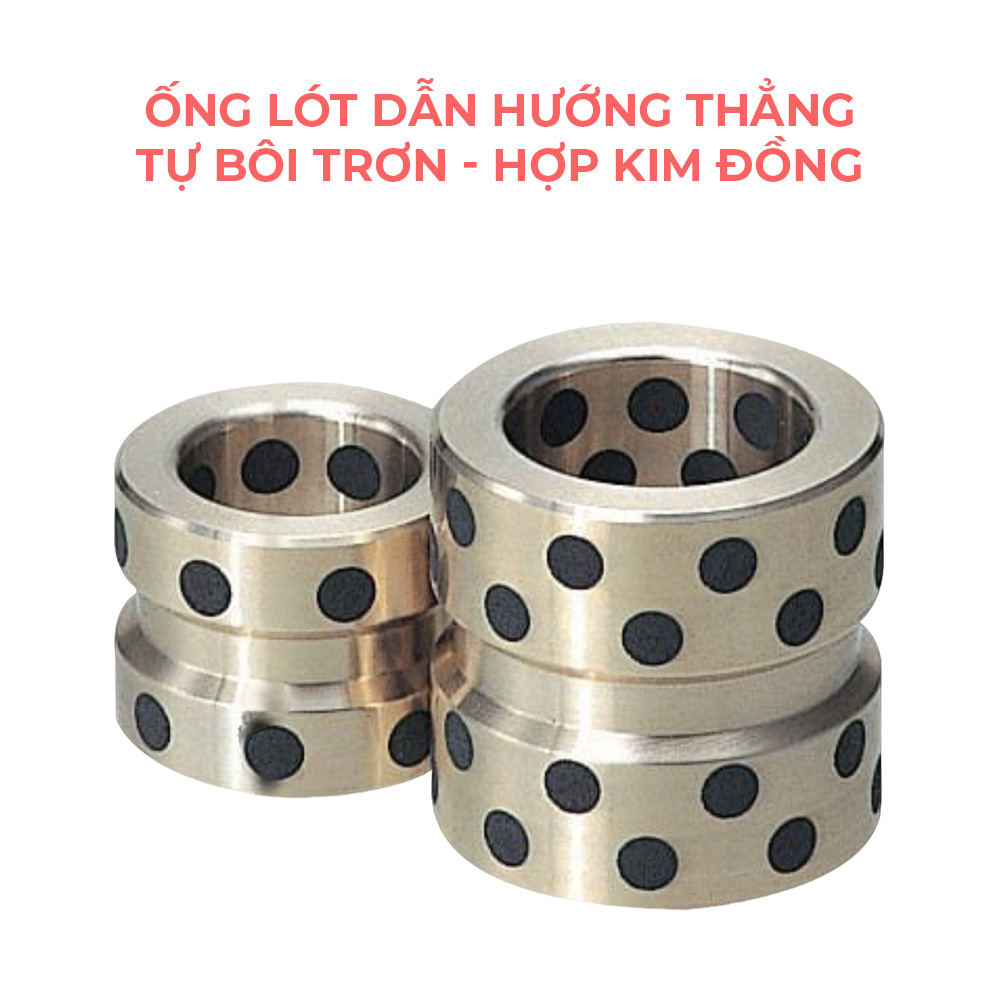

Ống Lót Dẫn Hướng Thẳng Tự Bôi Trơn - Hợp Kim Đồng
Thương hiệu:
YAS
Mã sản phẩm
GBOS
Liên hệ
Tiết kiệm được:
Ống lót dẫn hướng GBOS dạng thẳng (straight type), được chế tạo từ hợp kim đồng pha graphite, mang lại khả năng tự bôi trơn vượt trội. Thiết kế compact không có đầu vai, phù hợp cho các ứng dụng khuôn ép nhựa với không gian lắp đặt hạn chế, giảm ma sát và kéo dài tuổi thọ mà không cần bôi trơn thường xuyên.
Đổi Mới Miễn Phí Trong Vòng 7 Ngày. Đổi Và Bảo Hành Cực Dễ, Chỉ Cần Số Điện Thoại. Giao Hàng Toàn Quốc.
Ống lót dẫn hướng GBOS là giải pháp dẫn hướng dạng thẳng (không đầu vai), được chế tạo từ hợp kim đồng pha Graphite cao cấp. Với thiết kế compact, sản phẩm giúp tiết kiệm diện tích lắp đặt trong khuôn ép nhựa và các thiết bị tự động hóa, đồng thời loại bỏ nhu cầu bảo dưỡng thường xuyên nhờ tính năng tự bôi trơn vượt trội.
1. Đặc Điểm Nổi Bật
Thiết kế Straight Type (Compact): Dạng ống thẳng không đầu vai, cực kỳ phù hợp cho các cụm khuôn có không gian hạn chế.
Công nghệ tự bôi trơn: Các hạt Graphite nhúng trong nền đồng thau (Brass) tạo ra màng trượt tự nhiên, giảm ma sát đến 80% mà không cần tra dầu mỡ định kỳ.
Độ bền vượt trội: Chống mài mòn tốt, giúp kéo dài tuổi thọ linh kiện gấp 2-3 lần so với các loại ống lót thông thường.
Lắp đặt dễ dàng: Thiết kế có vát cạnh (Chamfer) đặc biệt giúp quá trình lắp ráp vào lỗ khuôn nhanh chóng và chính xác.
Hoạt động ổn định: Chống kẹt và vận hành êm ái ngay cả trong điều kiện tải trọng cao hoặc thiếu dầu bôi trơn.
2. Thông Số Kỹ Thuật (Size d=16)
Dưới đây là thông số chi tiết cho mã sản phẩm có đường kính trong 16mm:
Thông số
Ký hiệu
Giá trị
Đơn vị
Đường kính trong
d
16
mm
Dung sai đường kính trong
-
G6 (+0.011/+0.024)
mm
Đường kính ngoài
D
25
mm
Dung sai đường kính ngoài
-
-0.01 / -0.03
mm
Đường kính kích thước
Dm
20 (m5)
mm
Chiều dài tùy chọn
L
15, 20, 25, 30, 35, 40, 50
mm
Vát cạnh (Chamfer)
t
1.6 (với L ≥ 20)
mm
3. Ứng Dụng Phổ Biến
Khuôn ép nhựa: Hệ thống dẫn hướng cho tấm đẩy (Ejector) hoặc các vị trí yêu cầu thiết kế compact.
Khuôn dập & Khuôn mẫu: Các vị trí cần độ chính xác cao và chịu mài mòn tốt.
Thiết bị tự động hóa: Cánh tay robot, hệ thống trượt trong các máy đóng gói và lắp ráp.
Máy móc công nghiệp: Các bộ phận chuyển động tịnh tiến yêu cầu bảo trì tối thiểu.
4. Hướng Dẫn Đặt Hàng (Order Example)
Để đặt hàng chính xác, quý khách vui lòng chọn mã theo cấu trúc:
GBOS - [d] - [L]
Ví dụ:GBOS-16-30 (Ống lót thẳng, d=16mm, L=30mm).
5. So Sánh GBOS và GBOF
GBOS (Straight): Không đầu vai, tiết kiệm không gian, phù hợp lắp đặt linh hoạt.
GBOF (Headed): Có đầu vai định vị, phù hợp cho các thiết kế yêu cầu cố định vị trí bushing chính xác tuyệt đối bằng vai chặn.
Thương hiệu: YAS-TEK
Bảo hành: Theo tiêu chuẩn kỹ thuật của nhà sản xuất.
