Ống dẫn hướng có vai - Loại rãnh dầu (Đầu có vai)

Thương hiệu:
YAS
Mã sản phẩm
GBFE
Liên hệ

Tiết kiệm được:

Ống dẫn hướng GBFE có vai với rãnh dầu được thiết kế đặc biệt cho khuôn ép nhựa, đảm bảo độ chính xác cao và tuổi thọ lâu dài. Với vật liệu SUJ2 được nhiệt luyện đạt độ cứng 58HRC, sản phẩm có khả năng chống mài mòn tuyệt vời. Rãnh dầu G1.6 giúp bôi trơn hiệu quả, giảm ma sát và tăng hiệu suất hoạt động.

Đổi Mới Miễn Phí Trong Vòng 7 Ngày.
Đổi Và Bảo Hành Cực Dễ, Chỉ Cần Số Điện Thoại.
Giao Hàng Toàn Quốc.

Thêm giỏ hàngSo sánhYêu thích
Buy
linh kiện khuôn ép nhựaống dẫn hướngống dẫn hướng có vaiống dẫn hướng rãnh dầuleader bushingguide bushingYASTEKSUJ2độ cứng caokhuôn ép nhựakhuôn chính xáchệ thống dẫn hướnglinh kiện khuônoil groove bushingleaderbushingguidebushingheadoilgr
  • Chia sẻ qua viber bài: Ống dẫn hướng có vai - Loại rãnh dầu (Đầu có vai)
  • Chia sẻ qua reddit bài:Ống dẫn hướng có vai - Loại rãnh dầu (Đầu có vai)

1. GIỚI THIỆU SẢN PHẨM

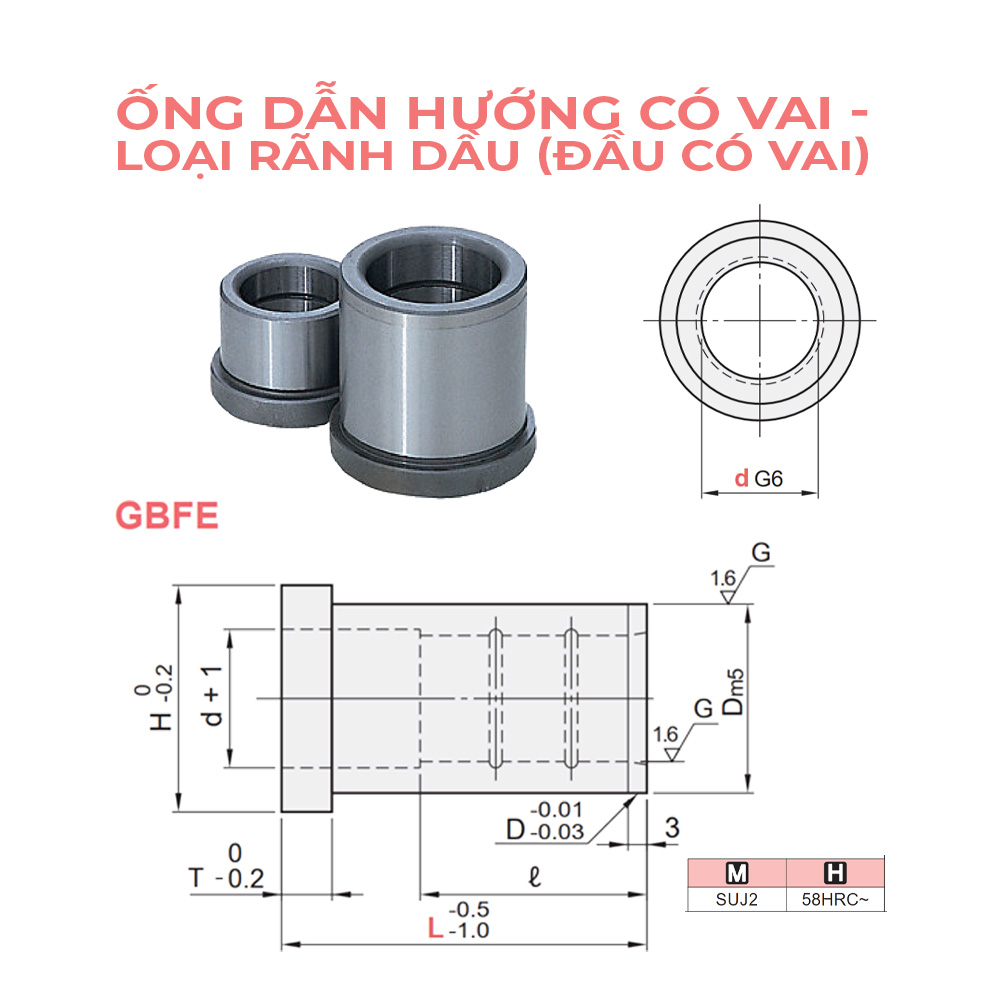

Leader Bushing GBFE là linh kiện quan trọng trong hệ thống dẫn hướng của khuôn ép nhựa, được thiết kế với đầu có vai và rãnh dầu tích hợp. Sản phẩm đảm bảo sự dẫn hướng chính xác cho các chi tiết chuyển động trong khuôn, giúp tăng độ chính xác của sản phẩm ép và kéo dài tuổi thọ khuôn.

Đặc điểm kỹ thuật

  • Vật liệu: SUJ2 (thép bi cao cấp).
  • Độ cứng: 58HRC trở lên.
  • Dung sai lỗ trong: G6 (độ chính xác cao).
  • Dung sai đường kính ngoài: m5.
  • Rãnh dầu: G1.6 (chiều rộng 1.6mm).
  • Phạm vi đường kính trong (d): 5mm - 60mm.
  • Phạm vi chiều dài (L): 15mm - 150mm

Ưu điểm nổi bật

  • Độ cứng cao (58HRC~), chống mài mòn tuyệt vời.
  • Rãnh dầu G1.6 giúp bôi trơn hiệu quả và giảm ma sát.
  • Thiết kế đầu có vai (Head type) giúp dễ dàng lắp đặt và cố định.
  • Dung sai G6 đảm bảo độ chính xác vận hành cao.
  • Có thể đặt hàng với sai lệch chiều dài linh hoạt từ -1.0mm đến -0.5L.

2. THÔNG SỐ KỸ THUẬT CHI TIẾT

Sản phẩm thuộc thương hiệu YAS-TEK, nằm trong danh mục Linh Kiện Khuôn Ép Nhựa - Leader & Ejector Space Components.

Thông sốKý hiệuGiá trịĐơn vịGhi chú
Đường kính trongd5 - 60mmDung sai G6
Đường kính ngoàiD8 - 120mmDung sai m5
Chiều dàiL15 - 150mmBước 5mm
Chiều cao vaiTTheo kích thướcmm0 đến -0.2mm
Chiều cao đầuHTheo kích thướcmm-0.01 đến 0mm
Chiều rộng rãnh dầuG1.6mmTiêu chuẩn
Vật liệu-SUJ2-Thép bi cao cấp
Độ cứng-58HRCTối thiểu

3. BẢNG KÍCH THƯỚC TIÊU CHUẨN (MODEL GBFE)

d(G6)D(m5)Chiều dài L có sẵn (mm)T (Vai)H (Đầu)
5815, 20, 2535
101415, 20, 25, 30, 35, 40, 45, 5035
121615, 20, 25, 30, 35, 40, 45, 50, 636
162220, 25, 30, 35, 40, 45, 50, 60, 70, 80310
202520, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100312
304025, 30, 35, 40, 45, 50... đến 150520
405030, 35, 40, 45, 50... đến 150530
506030, 35, 40, 45, 50... đến 150532



(Lưu ý: Có thể đặt hàng kích thước trung gian với bước 5mm cho chiều dài L )

4. HƯỚNG DẪN ĐẶT HÀNG

Ví dụ mã đặt hàng (Order Example)

  • Cấu trúc mã hóa: GBFE - d[kích thước] - L[chiều dài].
  • Ví dụ: GBFE-d30-L40.
  • Giải thích: Model GBFE, đường kính trong 30mm (G6), chiều dài 40mm. Các thông số D, T, H và rãnh dầu sẽ theo bảng tiêu chuẩn tương ứng.

Tùy chỉnh đặc biệt (Alterations)

  • Quý khách có thể đặt hàng với chiều dài ngắn hơn tiêu chuẩn trong phạm vi từ -1.0mm đến -0.5L.
  • Ví dụ: GBFE-d30-L40-(-2) có nghĩa là chiều dài thực tế được gia công ngắn hơn 2mm (L = 38mm).
  • Giá trị sai lệch phải là số nguyên.
  • Thương hiệu: YAS-TEK
  • Ứng dụng: Khuôn ép nhựa, khuôn dập kim loại và các hệ thống máy công nghiệp yêu cầu dẫn hướng chính xác.
