Bạc Dẫn Hướng Thẳng Có Rãnh Dầu - SUJ2 58HRC

Thương hiệu:
YAS
Mã sản phẩm
GBSE
Liên hệ

Tiết kiệm được:

Bạc dẫn hướng thẳng GBSE với rãnh dầu, được chế tạo từ vật liệu SUJ2 với độ cứng 58HRC. Thiết kế rãnh dầu G1.6 đảm bảo khả năng bôi trơn tối ưu, giảm ma sát và tăng tuổi thọ trong các ứng dụng khuôn ép nhựa chính xác cao.

Đổi Mới Miễn Phí Trong Vòng 7 Ngày.
Đổi Và Bảo Hành Cực Dễ, Chỉ Cần Số Điện Thoại.
Giao Hàng Toàn Quốc.

Thêm giỏ hàngSo sánhYêu thích
Buy
linh kiện khuônlinh kiện khuôn ép nhựaleader bushingbạc dẫn hướngstraight bushingoil groove bushingrãnh dầuSUJ2guide bushingejector guidemold componentsprecision bushingYASTEK58HRChigh hardness bushingplastic mold partsdie componentsguide
  • Chia sẻ qua viber bài: Bạc Dẫn Hướng Thẳng Có Rãnh Dầu - SUJ2 58HRC
  • Chia sẻ qua reddit bài:Bạc Dẫn Hướng Thẳng Có Rãnh Dầu - SUJ2 58HRC

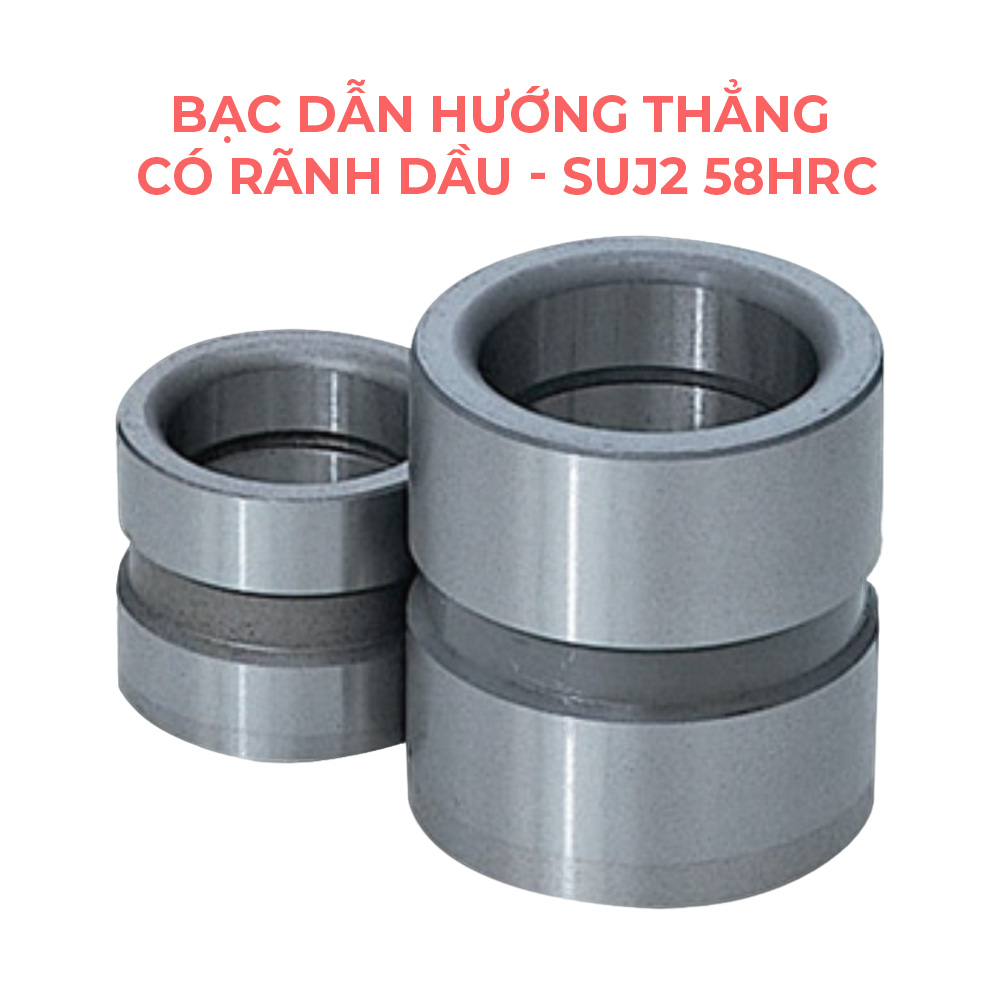

Bạc Dẫn Hướng Thẳng Có Rãnh Dầu - SUJ2 58HRC (Mã GBSE)

Bạc dẫn hướng thẳng GBSE là linh kiện cao cấp trong hệ thống dẫn hướng của khuôn ép nhựa và khuôn dập chính xác. Sản phẩm nổi bật với thiết kế rãnh dầu xoắn ốc G1.6, giúp tối ưu hóa khả năng bôi trơn, giảm ma sát và kéo dài tuổi thọ vận hành cho hệ thống khuôn.

1. Đặc điểm kỹ thuật nổi bật

  • Vật liệu: Thép bi SUJ2 (tiêu chuẩn JIS) chất lượng cao.
  • Độ cứng: Xử lý nhiệt đạt 58HRC trở lên, chống mài mòn vượt trội.
  • Thiết kế rãnh dầu: Rãnh xoắn ốc tiêu chuẩn G1.6, độ sâu từ 0.5mm - 1.0mm.
  • Độ chính xác cao: * Dung sai lỗ trong (d): H7
    • Dung sai đường kính ngoài (D): m5
    • Dung sai chiều dài (L): -0.01/-0.03mm
  • Thương hiệu:YAS-TEK

2. Bảng thông số kích thước tiêu chuẩn

Sản phẩm có sẵn hơn 200 kích thước khác nhau để đáp ứng mọi nhu cầu thiết kế:

Thông sốKý hiệuGiá trị / Phạm viĐơn vị
Đường kính trongd4, 5, 6, 8, 10, 12, 16, 20, 25, 30, 40, 50, 60mm
Đường kính ngoàiD15, 20, 25, 30, 35, 40, 50, 60, 80, 100mm
Chiều dài tổngL15, 20, 25, 30, 40, 50, 60, 80, 100, 120mm
Chiều sâu rãnh dầut0.5 - 1.0mm

Ghi chú: Chiều dài rãnh dầu (L2) được tính theo công thức: $L2 = L - (d + 1)$

3. Ưu điểm và Ứng dụng

  • Ưu điểm:
  • Bôi trơn hoàn hảo: Rãnh dầu xoắn giúp phân phối dầu đều, tránh tình trạng kẹt dính khi vận hành tốc độ cao.
  • Độ bền bỉ: Vật liệu SUJ2 58HRC đảm bảo độ cứng vững, không bị biến dạng dưới áp lực lớn.
  • Lắp đặt dễ dàng: Dung sai chuẩn H7/m5 giúp tương thích hoàn toàn với các dòng Guide Post tiêu chuẩn.
  • Ứng dụng:
    • Sử dụng trong bộ dẫn hướng khuôn ép nhựa, khuôn đúc áp lực.
    • Ứng dụng trong các máy móc công nghiệp yêu cầu dẫn hướng tuyến tính chính xác.
    • Phù hợp cho các hệ thống khuôn dập kim loại có tần suất hoạt động cao.

4. Hướng dẫn đặt hàng (Order Example)

  • Để đặt hàng chính xác, quý khách vui lòng chọn mã theo cấu trúc:
  • Mã sản phẩm - d(size) - L(length)
    • Ví dụ 1:GBSE - d25 - L40 (Bạc dẫn hướng d=25mm, L=40mm)
    • Ví dụ 2:GBSE - d16 - L50 (Bạc dẫn hướng d=16mm, L=50mm)

YAS-TEK cung cấp dịch vụ tùy chỉnh kích thước theo bản vẽ yêu cầu với số lượng từ 10 chiếc. Vui lòng liên hệ bộ phận kỹ thuật để được hỗ trợ file CAD và tư vấn chi tiết.
