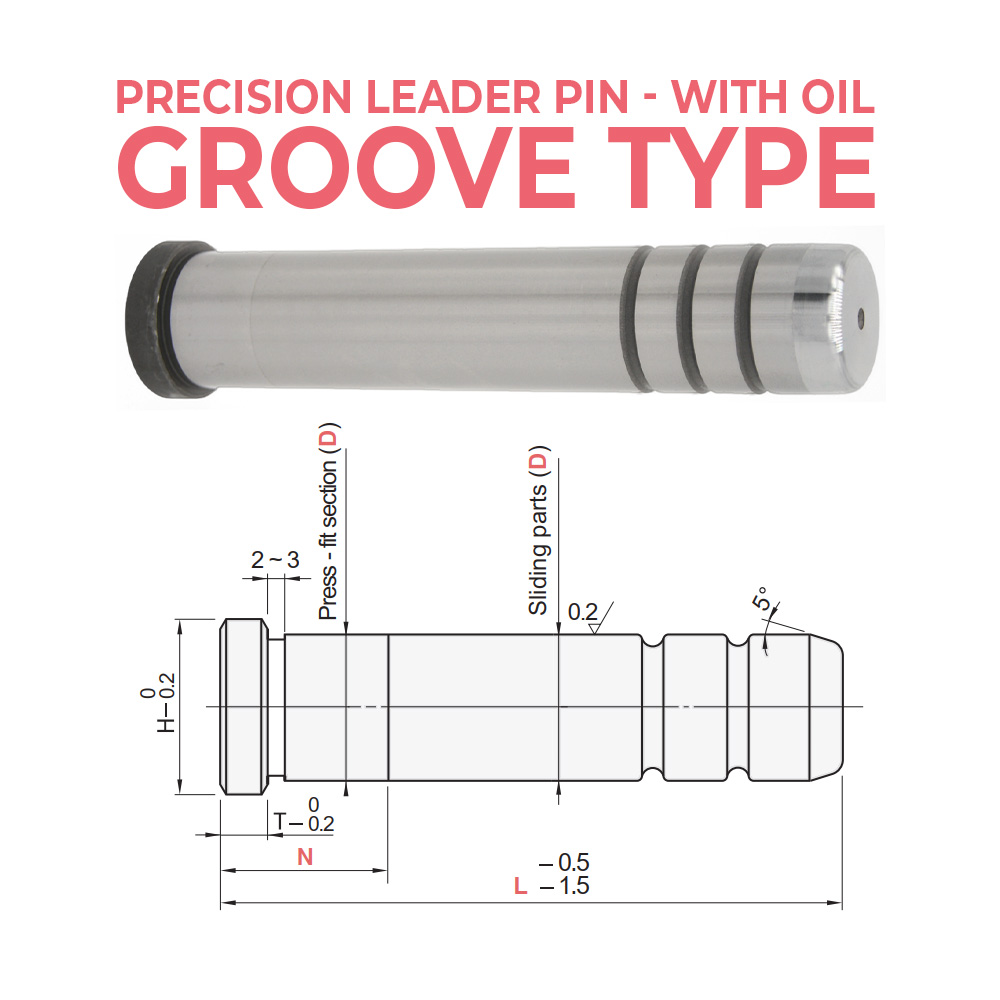

THÔNG TIN SẢN PHẨM: CHỐT DẪN HƯỚNG CHÍNH XÁC CÓ RÃNH DẦU - GPG

Thương hiệu: YAS-TEK

Mã sản phẩm: GPG

Tên tiếng Anh: Precision Leader Pin - With Oil Groove Type

1. Giới thiệu chung

Chốt dẫn hướng chính xác GPG là linh kiện chuyên dụng trong hệ thống dẫn hướng của khuôn ép nhựa và khuôn dập kim loại. Điểm nổi bật của dòng sản phẩm này là thiết kế rãnh dầu dọc tối ưu, giúp đảm bảo khả năng bôi trơn liên tục, giảm thiểu ma sát vận hành và kéo dài tuổi thọ cho hệ thống khuôn mẫu. Sản phẩm được chế tạo từ thép SUJ2 cao cấp, đáp ứng các tiêu chuẩn khắt khe về độ bền và độ chính xác trong môi trường sản xuất công nghiệp.

2. Đặc điểm kỹ thuật chi tiết

  • Vật liệu và độ cứng: Sản phẩm sử dụng thép SUJ2 (High Carbon Chromium Bearing Steel), trải qua quá trình nhiệt luyện tôi và ram (Quenching and Tempering) để đạt độ cứng bề mặt tối thiểu từ 58HRC trở lên.
  • Độ chính xác bề mặt: Bề mặt trượt được gia công đạt độ thô tối đa 0.2μm Ra, giúp chuyển động trơn tru và chính xác.
  • Thông số dung sai:
    • Phần lắp ghép (Press-fit): Tùy theo đường kính, dung sai dao động từ -0.016mm đến -0.055mm.
    • Phần trượt (Sliding): Dung sai dương từ +0.007mm đến +0.025mm tùy theo kích thước.
  • Khả năng bôi trơn: Thiết kế rãnh dầu đặc biệt hỗ trợ phân phối dầu đều khắp bề mặt tiếp xúc, ngăn ngừa tình trạng kẹt chốt hoặc mài mòn cục bộ.

3. Thông số kích thước tiêu chuẩn

YAS-TEK cung cấp dải kích thước rộng để đáp ứng linh hoạt các thiết kế khuôn:

  • Đường kính ngoài (D): Từ 5mm đến 65mm.
  • Chiều dài tổng (L): Từ 15mm đến 500mm (tăng theo bước 10mm).
  • Chiều dài phần ép (N): Các chuẩn 20, 25, 30, 35, 40 mm.

4. Bảng quy cách kỹ thuật tham khảo

Đường kính D (mm)Dung sai phần ép (mm)Dung sai phần trượt (mm)Phạm vi chiều dài L (mm)
5 - 12-0.016 / -0.027+0.018 / +0.00715 - 200
15 - 20-0.020 / -0.033+0.021 / +0.00850 - 300
25 - 30-0.025 / -0.041+0.025 / +0.00960 - 400
35 - 65-0.040 / -0.055+0.025 / +0.00970 - 500

(Lưu ý: Chiều dài N sẽ được mặc định theo tiêu chuẩn đường kính nếu khách hàng không có yêu cầu riêng).

5. Ứng dụng tiêu biểu

  • Dẫn hướng trong các loại khuôn ép nhựa tiêu chuẩn và chính xác.
  • Khuôn dập kim loại, khuôn dập liên hoàn (progressive die).
  • Các thiết bị tự động hóa, robot công nghiệp và máy móc yêu cầu độ bền cao.

6. Hướng dẫn đặt hàng

Quý khách hàng vui lòng xác định mã sản phẩm theo cấu trúc sau để nhận báo giá chính xác:

  • GPG - L[Chiều dài] - D[Đường kính] - N[Chiều dài ép]
  • Ví dụ: GPG L200 D30 N40
  • GPG: Model chốt dẫn hướng có rãnh dầu.
  • L200: Chiều dài tổng 200mm.
  • D30: Đường kính 30mm.
  • N40: Chiều dài phần ép 40mm.

CÔNG TY TNHH YAS-TEK VIỆT NAM

Sản phẩm chính hãng YAS-TEK, cam kết độ chính xác cao và hỗ trợ kỹ thuật chuyên sâu cho khách hàng doanh nghiệp.
